Subiektywny test serwera Domovea

Może najpierw o tym, czym ten post nie jest: marketingowym opisem, który można znaleźć zarówno na stronach firmy HAGER (choćby fajne animacje tutaj: http://knx.hager.com/domovea, szczegółowy opis tutaj: http://hagerhome.pl/domovea-knx/, czy tez pełny katalog tutaj), jak i na setkach stron poświęconych inteligentnym budynkom (których to stron przez czystą złośliwość linkować nie będziemy).

W zamian Czytelnicy będą mogli się zapoznać z wynikami i przemyśleniami z kilkudniowego testu urządzenia, przeprowadzonego na żywym organizmie (nie mylić z testami na zwierzętach).

Nie obejdzie się jednak bez wstępu:

czym właściwie jest "Domovea server"?

Dobre bo polskie, cz.2

Święta, Święta i jeszcze raz nareszcie możemy spokojnie surfować po sieci.

Dokładnie 1/2 roku temu pisaliśmy o bardzo ciekawym produkcie Grupy Fibaro: polskiego producenta rozwiązań inteligentnego domu (www.fibaro.com).

Dzisiaj wiemy więcej i chcemy się tą wiedzą podzielić. Pojawiły się też nowe produkty, które chcemy gorąco polecić.

Ale po kolei.
Najważniejszą informacją jest ta, że urządzenia Fibaro wykorzystują protokół bezprzewodowej komunikacji Z-Wave, jednej z dwóch - oprócz ZigBee - liczących się w automatyce domowej.

Z-Wave logo

To bardzo dobra wiadomość, z dwóch powodów:

1. aktualnie urządzenia Z-Wave oferuje kilkuset (ponad trzystu?) producentów, jeśli więc jakiegoś z interesujących nas produktów w ofercie Fibaro nie znajdziemy - możemy wybierać do woli...
2. protokół Z-Wave wybraliśmy jako "nakładkę" na naszą sieć KNX - będziemy w ten sposób uzupełniać funkcjonalność, której albo nie zaplanowaliśmy na etapie projektu, albo funkcjonalność ta najzwyczajniej w świecie była w tym czasie niedostępna lub zbyt droga. Doskonałym przykładem jest licznik energii w każdym gniazdku. Z Z-Wave zaledwie 200zł / gniazdko

Jako ciekawostkę można podać fakt, że drugi co do wielkości producent okien dachowych na Świecie, polska firma Fakro ma w swojej ofercie okna dachowe sterowane elektrycznie właśnie w standardzie Z-Wave.

Ale jak działa Z-Wave?

Cuda w Święta się zdarzają!

Właśnie się okazało, że aplikacja Domovea na urządzenia Android kosztująca 98 zł polskich, od dzisiaj dostępna jest bezpłatnie!

A jednak Święta mogą być Wesołe!

Aplikacja do pobrania dostępna tutaj.



Wersja tabletowa: tutaj.

Szkolenie z automatyki HAGERa i wizualizacja: Domovea

Z okazji urodzin zrobiliśmy sobie prezent w postaci dwu-dniowego szkolenia w firmie HAGER. Tematyka: KNX, programowanie w systemei tebisKNX oraz wizualizacja przy pomocy serwera Domovea.

O samych szkoleniach na stronie http://www.hager.pl/akademia-hager/37647.htm można przeczytać następujące informacje:

 Dzień 1: szkolenie S5 = Automatyka budynkowa w systemie tebis.TX / KNX

Korzyści z udziału w szkoleniu:

• poznanie systemu KNX - międzynarodowego otwartego standardu automatyki budynków,
• poznanie zalet i korzyści zastosowanie otwartego systemu inteligentnego budynku,
• praktyczne zapoznanie się z urządzeniami i rozwiązaniami stosowanymi w instalacji inteligentnej w standardzie KNX,
• praktyczne poznanie metod konfigurowania i programowania instalacji automatyki budynkowej w standardzie KNX,
• samodzielne zaprogramowanie instalacji inteligentnej w standardzie KNX.

TOKKA - polski producent urządzeń KNX

Popieramy polskich producentów, a tym bardziej popieramy naszych Sąsiadów - dlatego dzisiaj kilka słów o firmie TOKKA z Piaseczna.

Właścicieli systemów alarmowych firmy Paradox z pewnością ucieszy możliwość ich integracji z KNX'em. Służy do tego interfejs KNX Paradox EVO096 lub EVO192. Jak czytamy na stronie producenta (http://www.tokka.pl):
  Interfejs KNX-Paradox EVO096 przeznaczony jest do integracji systemów alarmowych PARADOX z systemem magistralnym KNX. Pozwala ona na łatwą i szybką wizualizacje stanów 96 stref (linia otwarta/zamknięta/ w alarmie) Obsługa każdej ze stref w systemie KNX może być wykorzystana do wizualizacji na panelach dotykowych, przy pomocy oprogramowania wizualizacyjnego, a także do wielu innych zadań jak sterowanie ogrzewaniem. itp. Obiekty komunikacyjne bramki dedykowane do przekazywania stanu stref, informacji o awariach oraz dowolnych parametrów za pomocą wirtualnych PGM-ów z poziomu KNX dostępne są w aplikacji ETS.

KNX-Paradox EVO096 firmy Tokka

Z reporterskiego obowiązku musimy dodać, że system Paradox musi być wyposażony w moduł  Paradox PRT3, a fizyczne połączenie odbywa się poprzez port RS-232, w który ten moduł jest wyposażony.Właśnie tą drogą interfejs firmy Tokka komunikuje się z systemem Paradox.
Koszt urządzenia nie poraża i wynosi odpowiednio: za interface do EVO096 – 280 EUR, a za EVO192 - rozszerzenie do 192 stref ... mniej, bo tylko 230 EUR :) Oczywiście ceny netto!

Z pozostałych ciekawych urządzeń to: bramka KNX-NuVo NVG108 przeznaczona do obsługi w systemie magistralnym KNX ośmiu (8) stref dystrybucji sygnału audio zarządzanych przez jednostki centralne NuVo – Grand Concerto i Essentia E6G. Podłączenie do tych urządzeń odbywa się poprzez ich port RS-232.
Koszt interface'u to 499 EUR.

Bramka KNX-NuVo NVG108

Zasilacze magistrali KNX – PS160E, PS320E, PS640E.  Zasilacz zabezpieczony jest przed zwarciem lub przeciążeniem. Urządzenie posiada wbudowany dławik separujący transmisję danych od napięcia zasilania magistrali. Zasilacz jest dodatkowo wyposażony w złącze umożliwiające podłączenie modułu zasilania awaryjnego PS-E1M oraz posiada zestyk pozwalający zewnętrznie monitorować stan napięcia zasilania.
Koszt najmocniejszego zasilacza to 245 EUR.

Więcej o produktach firmy TOKKA można poczytać tutaj: http://www.tokka.pl/pobierz.html

Błąd instalacji narzędzi ABB pod ETS'em

Podłączyliśmy kolejne urządzenia do naszej magistrali KNX. Jeśli 12-kanałowy aktor dodaliśmy do listy zainstalowanych urządzeń bez przeszkód, o tyle ze ściemniaczem (UD/S) pojawiło się kilka problemów:

1. mamy 6-cio kanałowy ściemniacz, typ UD/S 6.315.x, który dawniej był produktem oferowanym przez Busch-Jager. Po przejęciu tej firmy, jest to już produkt ABB, choć podobno pliki ETSa pasują od BJ :)
   Niemniej jednak, po zainstalowaniu w ETS'ie obu (27MB + 10MB) bibliotek ABB ... nie znaleźliśmy go na liście. Ani jako UD/S 6.xxx ani jako 6197/14. Pomogło dopiero przeszukanie KNX'owej strony ABB i doimportowanie pliku.

2. mamy urządzenie na liście w katalogu produktów. Przeciągamy go do okna z urządzeniami w naszej instalacji i oto pojawia się następujący błąd:



   Dodanie urządzenia 'UD/S 6.xxx.x Universal Dimming Actuator 6-f, MDRC' do '1 Nowa linia' nie powiodło się.Operacja częściowo została wykonana. Następujące urządzenia zostały usunięte ze względu na specyficzne problemy oprogramowania:1.1.12 UD/S 6.xxx.x Universal Dimming Actuator 6-f, MDRC (ABB(UD/S 6.xxx.x Universal Dimming Actuator 6-f, MDRC)): System.Runtime.InteropServices.COMException (0x80040154): Pobranie fabryki klasy COM dla składnika o identyfikatorze CLSID {F7C734DF-C8BC-4A63-A2A0-C582E6806C0A} nie powiodło się z powodu następującego błędu: 80040154 Klasa niezarejestrowana. (Wyjątek od HRESULT: 0x80040154 (REGDB_E_CLASSNOTREG)).
      w a3c.a(Exception A_0)   w a3c.a(DomObject A_0)
      w a3c.i(a90 A_0)   w aba.a(DomObject A_0)   w uo.a(DomObject A_0, ol A_1, List`1 A_2, List`1 A_3)



   Plik poprawny, import też, ki czort???
   Rozwiązanie problemu okazało się banalnie proste. Oczywiście jeśli się je zna, to jest proste...
   Pomogło zainstalowanie na komputerze z ETS'em oprogramowania ABB: PowerTool. Również do pobrania ze strony narzędziowej ABB, a bezpośredni link do programu jest tutaj.


No i działa. Fajne w ściemniaczu ABB jest to, że po wyjęciu z pudełka i zainstalowaniu na szynie od razu jest gotowy do użycia w trybie manualnym - czyli bez gotowej instalacji KNX/EIB możemy już sprawdzić, czy wszystkie połączenia energetyczne wykonane są poprawnie. Sam ściemniacz w momencie uruchomienia automatycznie testuje wyjścia pod kątem przyłączonego do nich obciążenia :)

PS. odnośnie instalowania kompletu bibliotek: generalnie szkoda zaśmiecać komputer bo przecież nagle na naszej magistrali nie pojawi się znienacka jakieś nowe nieplanowane "dziecko", do którego nagle potrzebujemy pliki....

Dobre bo polskie!

Wpadliśmy przypadkiem na link jednej z firm zajmujących się instalacjami Inteligentnych Budynków. Obejrzeliśmy film, który zrobił na nas naprawdę ogromne wrażenie. I choć nie jest to KNX/EIB, to warto zobaczyć jak polska firma ambitnie i z powodzeniem walczy na tym trudnym rynku.

A zatem zapraszamy na film!

Więcej o tych niezwykle interesującym systemie na stronach: http://www.netix.pl/sieci-inteligentne/fibaro/fibaro.html oraz http://www.fibaro.com.

Trzymamy kciuki za dalsze sukcesy!

Kolejna dostawa, tym razem ABB

Po dłuższej przerwie dojrzeliśmy do zamówienia kolejnych "klocków". Tym razem wybór padł na ABB:

Nr katalogowy	Nazwa produktu	Cena netto	VAT	Cena brutto	Ilość	Wart. brutto
SA/S 12.16.2.1	Wyjście binarne, 12-krotne, 16A,MDRC	1 904,60 zł	23,00%	2 342,66 zł	1	2 342,66 zł
6197/14-101-500	Ściemniacz uniwersalny 6x315W	3 371,64 zł	23,00%	4 147,12 zł	1	4 147,12 zł
6131/10-24-500	Czujnik obecności - standard	932,45 zł	23,00%	1 146,91 zł	2	2 293,83 zł
6885-500	Adapter natynkowy	49,50 zł	23,00%	60,88 zł	2	121,76 zł
IPS/S 2.1	IP Interface, MDRC	1 123,46 zł	23,00%	1 381,86 zł	1	1 381,86 zł
US/U 12.2	Wejście binarne 12-krotne	972,12 zł	23,00%	1 195,71 zł	1	1 195,71 zł
ZS/S 1.1	Moduł komunikacyjny do liczników	863,18 zł	23,00%	1 061,71 zł	1	1 061,71 zł
					RAZEM	12 544,64 zł

Jak widać z powyższego zestawienia, oprócz elementów zupełnie niezbędnych, mamy również pewne ekstrasy: m.in. interface KNX <-> Ethernet (aby móc programować instalację z łóżka i zrobić ew. wizualizację) oraz moduł komunikacyjny do liczników ... energii. Mamy taki trójfazowy ABB ODIN4135, więc będzie można go odczytywać i analizować.

Domówiliśmy niejako przy okazji również trochę przełączników Berkera. Większość to standardowe szklane przełączniki (o ile w przypadku KNX można używać słowa "standardowe"), ale jeden jest wyjątkowy i zapowiada sporo pozytywnych emocji w trakcie programowania pod ETS'em. W poniższej tabelce można go zidentyfikować po parametrze "cena jedn.".

info	nr kat.	opis	ilość		cena jedn.	RAZEM
w salonie	75163091	B.IQ Przycisk 3-krotny standard	1	szt. x	664,00 zł	664,00 zł
	75040001	Port magistralny p/t	1	szt. x	368,00 zł	368,00 zł
na słupie	75663691	B.IQ Przycisk IR 3-krotny z regulatorem temperatury i wyświetlaczem	1	szt. x	1 488,00 zł	1 488,00 zł
	75040003	Port magistralny plus p/t	1	szt. x	368,00 zł	368,00 zł
wejście	75161091	B.IQ Przycisk 1-krotny standard	1	szt. x	363,00 zł	363,00 zł
	75040001	Port magistralny p/t	1	szt. x	368,00 zł	368,00 zł
przy garażu	75163091	B.IQ Przycisk 3-krotny standard	1	szt. x	664,00 zł	664,00 zł
	75040001	Port magistralny p/t	1	szt. x	368,00 zł	368,00 zł
przy wyspie	75163091	B.IQ Przycisk 3-krotny standard	1	szt. x	664,00 zł	664,00 zł
	75040001	Port magistralny p/t	1	szt. x	368,00 zł	368,00 zł
						5 683 zł

No i cóż. Nieuchronnie zbliżamy się do limitu 20 urządzeń w wersji ETS 4.1 Lite.... :(

Wszystkie zdjęcia tradycyjnie w albumie poniżej:

wizja lokalna 2013.07.01 - eibknx (dostawa)

Profesjonalna wizualizacja - DIVUS KNX SERVER

Skontaktowała się z nami firma EMITER (http://www.emiter.net.pl), która między innymi zajmuje się realizacją instalacji inteligentnych budynków. Otóż w ofercie mają bardzo ciekawe rozwiązanie firmy DIVUS (http://www.divus.eu), które służy do eleganckiej wizualizacji i kontroli instalacji w systemie KNX.

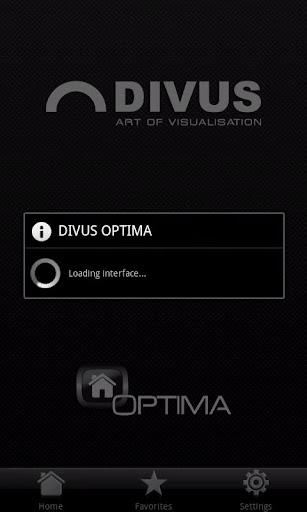

Do samej wizualizacji można wykorzystać panel TouchZone w instalacji KNX, ale sam panel to jeszcze nie wszystko - najlepsze jest rozwiązanie do wizualizacji z aplikacją pod Androida. W przypadku rozwiązania firmy DIVUS potrzebny jest KNX SERVER, np. M-KNXSERVER (o którym więcej poniżej). W każdej chwili można dokonać upgrade'u do wyższej wersji serwera poprzez dokupienie licencji (urządzenie pozostaje to samo).

Samo urządzenie montuje się w szafie sterowniczej na szynie DIN (TH35) i podłącza do sieci KNX i LAN (można je zatem wykorzystać jako router KNX<->Ethernet). Choć najlepiej współpracuje z dedykowanymi panelami do wizualizacji - np. ze wspomnianym TouchZone, cieszy również możliwość sterowania instalacją ze zwykłego komputera PC, iPhona, a także z każdego urządzenia wykorzystującego system Android (aplikację DIVUS OPTIMA można darmowo pobrać z Google Play tutaj). To oznacza, że można najpierw kupić serwer, a dopiero za jakiś czas TouchZone (w międzyczasie korzystając tylko z urządzenia mobilnego).  W sumie mamy pełną swobodę wyboru. Polecam, ponieważ wygląd i estetyka aplikacji jest naprawdę na najwyższym poziomie.
