Sprawdzamy Fibaro: sceny i asocjacje

Niepokoi mnie trochę czas reakcji w systemie. Ja rozumiem, że komunikacja między urządzeniami musi chwilę trwać, ale zrobiłem dwa testy.

APLIKACJA

1. w pokoju zainstalowałem dimmer Fibaro FGD-212 podłączony do dwuklawiszowego przełącznika bistabilnego. Przycisk S.1 odpowiada za załączanie obciążenia podłączonego do dimmera (lampy sufitowej).
2. drugi przycisk (S.2) postanowiłem wykorzystać do sterowania lampką podłączoną przez Fibaro Wall Plug.

TEST 1 - wykorzystanie scen "Magic"

1. w Home Center Lite [HCL] dodałem dwie sceny: jedną która załącza Wall Plug, gdy S.2 jest "zamknięty" i drugą: która wyłącza Wall Plug, gdy S.2 jest "otwarty".
   Nota bene sceny tworzy się bardzo prosto i intuicyjne, co widać na poniższych zrzutach ekranu:




2. Jak to działa? Załączenie drugiego przycisku w przełączniku ściennym powoduje przesłanie odpowiedniej ramki do HCL. HCL wywołuje odpowiednią scenę i wysyła ramkę z poleceniem załączenia do Fibaro Wall Plug.
3. Czas reakcji od naciśnięcia przycisku do zapalenia lampki? 2 sekundy!

TEST 2 - wykorzystanie asocjacji

1. w ustawieniach zaawansowanych Dimmera FGD-212 wykorzystałem asocjację grupy IV. Zgodnie z instrukcją Fibaro Dimmer 2 umożliwia asocjację pięciu grup:
   I grupa „Lifeline” raportuje stan urządzenia.
   II grupa „On/Off (S1)” jest przypisana do klawisza nr 1.
   III grupa „Dimmer (S1)” jest przypisana do klawisza nr 1.
   IV grupa „On/Off (S2)” jest przypisana do klawisza nr 2. Wysyła ramki zgodne ze stanem Dimmera w klasie BASIC.
   V grupa „Dimmer (S2)” jest przypisana do klawisza nr 2.
2.  Ustawienie asocjacji nie jest skomplikowane, jeżeli zna się powyższy opis. Wystarczy zaznaczyć odpowiedni "check-box":

3. Jak to działa? Po zmianie stanu przełącznika S.2 dimmer wysyła ramkę, która jest odbierana przez wszystkie urządzenia w zasięgu sieci Z-Wave. To, które ma ustawioną asocjację reaguje.
4. Zalety? W akcji/reakcji nie pośredniczy centrala, co nie tylko daje pewność wykonana zadania, nawet jeśli centrala będzie w danej chwili wyłączona/uszkodzona/zawieszona, ale również: znacznie (?) przyśpiesza całą operację.
5. Wady? Nie da się ustawić bardziej zaawansowanych akcji, zależności czasowych i innych warunków.
6. Czas reakcji od naciśnięcia przycisku do zapalenia lampki? Szybszy, bo "tylko" 1 sekunda!

Ciekaw jestem, czy ktoś ma podobne spostrzeżenia? Czy to jest w ogóle akceptowalne w instalacji inteligentnego domu? Moje doświadczenia z KNX, w którym nie ma szału jeśli chodzi o prędkość transmisji telegramów (9.6kbps): nie ma takiego opóźnienia. A może coś robię nie tak? Dodam tylko, że póki co wszystkich urządzeń w sieci Z-Wave jest mniej niż 10, a wszystkich scen w HCL: raptem tylko 3.

Magiczny kubek Vessyl podpowie Ci ile kalorii jest w Twoim napoju - gadżet miesiąca czy internetowa bańka?

W ostatnich dniach zaintrygował nas niezwykle interesujący projekt: inteligentny kubek, który dokładnie wie co pijesz i informuje Cię, ile Twój napój zawiera cukru, kalorii, alkoholu lub kofeiny.

Firma Mark One z San Francisco zaprezentowała kubek, który analizuje Twojego drinka. Nazywa się Vessyl (zmienione słowo vessel, które w języku angielskim oznacza naczynie) i może rozpoznać tysiące płynów i podać ich skład chemiczny. Ale to nie wszystko! Kubek zbiera dane i synchronizuje je via Bluetooth z aplikacją w telefonie (Android i iOS). W ten sposób na bieżąco możemy być informowani o stanie nawodnienia organizmu (pamiętajmy! 6 szklanek wody dziennie!), lub zbyt dużej ilości spożytego: cukru / tłuszczu / kofeiny / alkoholu (niepotrzebne skreślić).

Porównanie aplikacji do monitorowania spalanych i przyjmowanych kalorii, czyli jak przytyć 6kg w trzy tygodnie i stracić 3kg w 6 tygodni?

Odpowiedź na pierwszą część pytania zawartego w tytule jest bardzo prosta: wystarczy jeść niezdrowe rzeczy, pić niezdrowy alkohol i prowadzić nieaktywny tryb życia. Piwo, karkóweczki z grilla i mecze MŚ spędzane przed telewizorem to dobry model. +6kg nie jest może osiągnięciem epokowym, ale z pewnością wymaga od nas nieco zaangażowania. Nie bez przyjemności zresztą.

Niestety. Pozbycie się choćby połowy z tych 6kg wymaga od nas żelaznej dyscypliny, morderczych ćwiczeń i właściwie samych wyrzeczeń. Jedyna przyjemna rzecz, która wymaga wysiłku i spala kalorie - seks - nie jest wystarczająca do osiągnięcia celu. Aby zapewnić ujemny bilans energetyczny musielibyśmy "ćwiczyć" 16 godzin na dobę. Nie sami!...

To nie jest sprawiedliwe...

Jak zatem inteligentnie schudnąć?

Dzisiaj będzie trochę na inny temat, ale mam nadzieję równie interesujący. W jaki sposób aplikacje mobilne lub strony internetowe mogą pomóc przy odchudzaniu? Jak powinna wyglądać taka aplikacja / aplikacje? Naukowcy twierdzą, że prowadzenie dziennika przyjmowanych i spalanych kalorii pozwala na dwukrotnie szybsze osiągnięcie celu! A więc do dzieła.

Porównanie technologii i standardów w automatyce budynkowej

Od pewnego już czasu chodziło nam po głowie przygotowanie pewnego rodzaju podsumowania technologii i standardów stosowanych w fizycznej warstwie komunikacji automatyki budynkowej. Jeśli instalacja powstaje wraz z budowanym domem - wówczas sprawa jest prosta: kładziemy dodatkowe przewody. Jest to rozwiązanie najbardziej odporne na wszelkiego rodzaju zakłócenia, zapewnia również zasilanie podłączonym do magistrali aktorom i sensorom. Tak jest przynajmniej w przypadku EIB/KNX i kilku podobnych rozwiązań.
Sprawy się nieco komplikują, gdy mamy do czynienia już z gotowym domem / mieszkaniem, do którego chcielibyśmy dodać "inteligencję". Prucie ścian z reguły nie wchodzi w grę, pozostaje albo nienajszczęśliwszy KNX-PL (dane przesyłane kablami energetycznymi) lub transmisja bezprzewodowa.
Opisywaliśmy już trochę standardy transmisji bezprzewodowej, choćby Z-wave w tym poście. Brakowało nam jednak rzetelnego porównania wszystkich technicznych aspektów tych technologii.



I takie właśnie porównanie postanowiliśmy zrobić samodzielnie (choć trochę bazujemy na zagranicznych serwisach). Zestawienie nie ma na celu faworyzowania żadnego z rozwiązań i jest na tyle obiektywne, na ile tylko daliśmy radę :)

Wyjaśnijmy kilka pojęć

Zanim jednak przejdziemy do meritum, kilka słów wstępu i wyjaśnienie pewnych pojęć używanych w zestawieniu.

"Otwarte standardy"
Dokonaliśmy tu pewnego uproszczenia, jako że nawet w tzw. ustandaryzowanych technologiach nie zawsze jest możliwe znalezienie niezależnych dostawców dla różnych komponentów danego rozwiązania.
I tak przykładowo:

• Z-Wave ma tylko jednego dostawcę układów radiowych nadawczo-odbiorczych.
• To samo odnosi się do EnOcean.
• Istnieje tylko jeden program do instalacji i konfigurowania EIB/KNX - Engineering Tool Suite (ETS).

Doświadczenia Czytelników

Napisał do nas nasz zaprzyjaźniony Czytelnik. Poniżej w całości przytaczamy Jego e-mail, który jest o tyle cenny, że stanowi doświadczenia nie firmy instalacyjnej, ale zwykłego użytkownika systemu.

Panie Macieju,
wpisałem dzisiaj na Pańskim blogu komentarz i z tego co widzę został on zinterpretowany jako reklama :)
Zawsze jeżeli coś opisuję staram się robić to obiektywnie , tym bardziej że chodzi o branże w której jestem tylko i wyłącznie klientem i nie mam żadnego interesu żeby kogoś gloryfikować :)

Moje doświadczenia z firmami to :

Intelihouse	-	dystrybutor Jung -a . Firma dzięki której zrealizowałem dom w knx , obsługa fajna , reklamacje robione kiedyś szybciej ostatnio troszkę wolniej ale do przyjęcia .
Bodajże Tema dystrybutor Gira	-	zadałem kilka pytań na temat Homeserwera mailowo - 0 ( słownie : zero ) odpowiedzi .
ABB	-	kontakt telefoniczny , przemiła i błyskawiczna odpowiedź .
Intelektronik	-	tak jak opisałem w moim poście.
Hager	-	pomimo że mam np. urządzenia z Hagera ( np. rewelacyjna stacja pogodowa ) to nigdy z nimi nie miałem kontaktu .

Zakupy w Polsce robiłem tylko w Intelihousie i Intelektroniku .

Pozdrawiam R.T.
(imię i nazwisko znane Redakcji)

Hakerzy + Inteligentny Dom = koszmar

W zeszłym tygodniu o mały włos nie zgubiła nas nadmierna skromność. Przyjęliśmy dość powszechne - jak mniemam - założenie: "a kto by tam chciał nas atakować i po co?". Jak praktyka pokazuje: jest to założenie z gruntu niewłaściwe.

Pracowałem na serwerze poprzez Remote Desktop, gdy nagle ktoś nieautoryzowany przejął kontrolę nad myszką i klawiaturą. Osoba (?), która wykorzystała lukę zabezpieczeń próbowała z poziomu terminala dodać nowego użytkownika, 'postgres' o ile zdążyłem się zorientować. Na szczęście (!) wykonanie operacji wymagających uprawnień Super Usera (administratora) wymusza podanie dodatkowego hasła. Uff! To nas uratowało!

Szybko zamknąłem dostęp do portów z zewnątrz, zajrzałem do pliku /var/log/auth.log
i wtedy włosy autentycznie zjeżyły mi się na głowie: od dłuższego czasu z różnych adresów próbowano się (nieskutecznie) zalogować na nasz serwer! Prób tych było dzienne kilkaset - kilka tysięcy w okresie ostatnich tygodni!

Sprawdziliśmy numery IP, z których te próby podejmowano. Ślady prowadzą do Chin - mekki współczesnych hakerów, ale domyślam się, że cyberprzestępcy potrafią skutecznie mylić trop, więc to tylko hipoteza...

Czy podłączanie lodówki do Internetu na sens?

Idea inteligentnego domu, to współpraca - pozornie niezależnych - instalacji i urządzeń w nim się znajdujących. Im więcej takich "podsystemów" zintegrujemy ze sobą: oświetlenie, ogrzewanie, alarm, nawodnienie, żaluzje, zdalny dostęp, itd., itp., tym komfort życia mieszkańców będzie większy.

Ale jak daleko można i należy się posunąć?

Pytanie w tytule posta jest właściwie jednym z wielu, które można by zadać. Ale lodówka to dobry przykład, więc na razie przy nim pozostaniemy.

Daleka przyszłość

Wszyscy czytaliśmy o super inteligentnych lodówkach, które będą świadome (?) swojej zawartości: ilość produktów znajdujących w jej wnętrzach i ich terminów przydatności do spożycia. Popuśćmy wodze fantazji:

Smart Home on the drewniana deska

Połączenie tradycji z nowoczesnością, ułańskiej fantazji z niemiecką precyzją, lasu pachnącego żywicą i ultranowoczesnych cztero-rdzeniowych procesorów...

Wszystko to zamknięte w sterylnej szafie Legrand XL razem z elementami systemu EIB/KNX.

Historia jednej płytki: Internet rzeczy, czyli kocioł Buderusa (cz.2)

Sterownik NetIO

Tak jak pisaliśmy w poprzedniej części: "Historia jednej płytki (cz. 1)", elementem pośredniczącym pomiędzy adapterem EMS a Ethernet'em będzie prosty kontroler firmy Pollin o nazwie AVR NetIO (link tutaj)

Sterownik AVR-NET-IO firmy Pollin

Choć koszt samej płytki nie jest duży (€19.90), to niestety trzeba się liczyć z niemałym kosztem przesyłki do Polski. Dodatkowym wydatkiem - i to kilkudziesięciu złotych - jest również wymiana mikrokontrolera ATmega32 znajdującego się w zestawie: należy zastąpić go wersją ATMEGA644P 20PU. Ma ona drugi wolny port szeregowy, który nie jest zablokowany jako UART0 przez MAX232.
Oszczędność kosztów energii można uzyskać poprzez bezpośrednie zasilanie 5V/1A na złącze  "J6" NET-IO. Ten sposób zasilania, potwierdzony doświadczeniami autora, pozwala również zasilić płytę adaptera (poprzez 10-pinowe złącze).

Historia jednej płytki: Internet rzeczy, czyli kocioł Buderusa (cz. 1)

Jesteśmy szczęśliwymi posiadaczami kotła Buderus GB-132T. Kocioł ten wygląda mniej więcej tak:

Wybór padł na Buderus'a, ponieważ jest to jeden z dwóch producentów kotłów na Świecie, który umożliwia bezpośrednie połączenie z instalacją KNX. Niestety, nietanie.

Do fizycznego połączenia z KNX służy moduł FM 446. Jeśli jednak nasz kocioł wyposażony jest w dość popularny regulator RC35, musimy zamienić go na Logamatic'a, choćby najtańszy model 4111, a to znów dodatkowe wydatki. Łączny koszt takiej 'przeróbki' oscyluje na poziomie 4.000 zł netto. :(

A zatem: czy istnieje jest jakaś inna opcja? Czy można komunikować się z kotłem = odczytywać aktualne parametry, prezentować i ewentualnie sterować jego pracą w jakiś inny sposób?

Subiektywny test serwera Domovea

Może najpierw o tym, czym ten post nie jest: marketingowym opisem, który można znaleźć zarówno na stronach firmy HAGER (choćby fajne animacje tutaj: http://knx.hager.com/domovea, szczegółowy opis tutaj: http://hagerhome.pl/domovea-knx/, czy tez pełny katalog tutaj), jak i na setkach stron poświęconych inteligentnym budynkom (których to stron przez czystą złośliwość linkować nie będziemy).

W zamian Czytelnicy będą mogli się zapoznać z wynikami i przemyśleniami z kilkudniowego testu urządzenia, przeprowadzonego na żywym organizmie (nie mylić z testami na zwierzętach).

Nie obejdzie się jednak bez wstępu:

czym właściwie jest "Domovea server"?

Dobre bo polskie, cz.2

Święta, Święta i jeszcze raz nareszcie możemy spokojnie surfować po sieci.

Dokładnie 1/2 roku temu pisaliśmy o bardzo ciekawym produkcie Grupy Fibaro: polskiego producenta rozwiązań inteligentnego domu (www.fibaro.com).

Dzisiaj wiemy więcej i chcemy się tą wiedzą podzielić. Pojawiły się też nowe produkty, które chcemy gorąco polecić.

Ale po kolei.
Najważniejszą informacją jest ta, że urządzenia Fibaro wykorzystują protokół bezprzewodowej komunikacji Z-Wave, jednej z dwóch - oprócz ZigBee - liczących się w automatyce domowej.

Z-Wave logo

To bardzo dobra wiadomość, z dwóch powodów:

1. aktualnie urządzenia Z-Wave oferuje kilkuset (ponad trzystu?) producentów, jeśli więc jakiegoś z interesujących nas produktów w ofercie Fibaro nie znajdziemy - możemy wybierać do woli...
2. protokół Z-Wave wybraliśmy jako "nakładkę" na naszą sieć KNX - będziemy w ten sposób uzupełniać funkcjonalność, której albo nie zaplanowaliśmy na etapie projektu, albo funkcjonalność ta najzwyczajniej w świecie była w tym czasie niedostępna lub zbyt droga. Doskonałym przykładem jest licznik energii w każdym gniazdku. Z Z-Wave zaledwie 200zł / gniazdko

Jako ciekawostkę można podać fakt, że drugi co do wielkości producent okien dachowych na Świecie, polska firma Fakro ma w swojej ofercie okna dachowe sterowane elektrycznie właśnie w standardzie Z-Wave.

Ale jak działa Z-Wave?

Cuda w Święta się zdarzają!

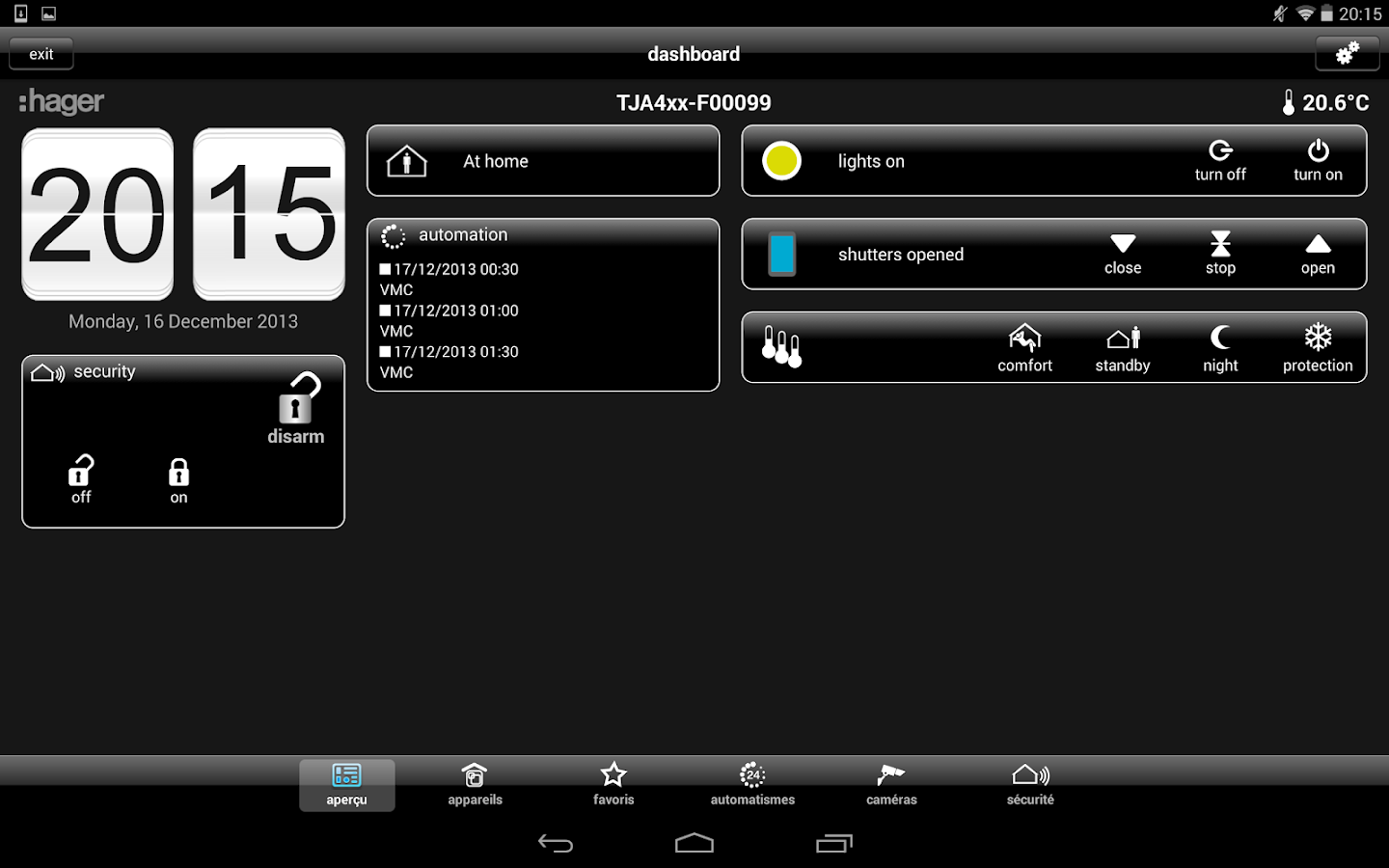

Właśnie się okazało, że aplikacja Domovea na urządzenia Android kosztująca 98 zł polskich, od dzisiaj dostępna jest bezpłatnie!

A jednak Święta mogą być Wesołe!

Aplikacja do pobrania dostępna tutaj.



Wersja tabletowa: tutaj.

Szkolenie z automatyki HAGERa i wizualizacja: Domovea

Z okazji urodzin zrobiliśmy sobie prezent w postaci dwu-dniowego szkolenia w firmie HAGER. Tematyka: KNX, programowanie w systemei tebisKNX oraz wizualizacja przy pomocy serwera Domovea.

O samych szkoleniach na stronie http://www.hager.pl/akademia-hager/37647.htm można przeczytać następujące informacje:

 Dzień 1: szkolenie S5 = Automatyka budynkowa w systemie tebis.TX / KNX

Korzyści z udziału w szkoleniu:

• poznanie systemu KNX - międzynarodowego otwartego standardu automatyki budynków,
• poznanie zalet i korzyści zastosowanie otwartego systemu inteligentnego budynku,
• praktyczne zapoznanie się z urządzeniami i rozwiązaniami stosowanymi w instalacji inteligentnej w standardzie KNX,
• praktyczne poznanie metod konfigurowania i programowania instalacji automatyki budynkowej w standardzie KNX,
• samodzielne zaprogramowanie instalacji inteligentnej w standardzie KNX.

TOKKA - polski producent urządzeń KNX

Popieramy polskich producentów, a tym bardziej popieramy naszych Sąsiadów - dlatego dzisiaj kilka słów o firmie TOKKA z Piaseczna.

Właścicieli systemów alarmowych firmy Paradox z pewnością ucieszy możliwość ich integracji z KNX'em. Służy do tego interfejs KNX Paradox EVO096 lub EVO192. Jak czytamy na stronie producenta (http://www.tokka.pl):
  Interfejs KNX-Paradox EVO096 przeznaczony jest do integracji systemów alarmowych PARADOX z systemem magistralnym KNX. Pozwala ona na łatwą i szybką wizualizacje stanów 96 stref (linia otwarta/zamknięta/ w alarmie) Obsługa każdej ze stref w systemie KNX może być wykorzystana do wizualizacji na panelach dotykowych, przy pomocy oprogramowania wizualizacyjnego, a także do wielu innych zadań jak sterowanie ogrzewaniem. itp. Obiekty komunikacyjne bramki dedykowane do przekazywania stanu stref, informacji o awariach oraz dowolnych parametrów za pomocą wirtualnych PGM-ów z poziomu KNX dostępne są w aplikacji ETS.

KNX-Paradox EVO096 firmy Tokka

Z reporterskiego obowiązku musimy dodać, że system Paradox musi być wyposażony w moduł  Paradox PRT3, a fizyczne połączenie odbywa się poprzez port RS-232, w który ten moduł jest wyposażony.Właśnie tą drogą interfejs firmy Tokka komunikuje się z systemem Paradox.
Koszt urządzenia nie poraża i wynosi odpowiednio: za interface do EVO096 – 280 EUR, a za EVO192 - rozszerzenie do 192 stref ... mniej, bo tylko 230 EUR :) Oczywiście ceny netto!

Z pozostałych ciekawych urządzeń to: bramka KNX-NuVo NVG108 przeznaczona do obsługi w systemie magistralnym KNX ośmiu (8) stref dystrybucji sygnału audio zarządzanych przez jednostki centralne NuVo – Grand Concerto i Essentia E6G. Podłączenie do tych urządzeń odbywa się poprzez ich port RS-232.
Koszt interface'u to 499 EUR.

Bramka KNX-NuVo NVG108

Zasilacze magistrali KNX – PS160E, PS320E, PS640E.  Zasilacz zabezpieczony jest przed zwarciem lub przeciążeniem. Urządzenie posiada wbudowany dławik separujący transmisję danych od napięcia zasilania magistrali. Zasilacz jest dodatkowo wyposażony w złącze umożliwiające podłączenie modułu zasilania awaryjnego PS-E1M oraz posiada zestyk pozwalający zewnętrznie monitorować stan napięcia zasilania.
Koszt najmocniejszego zasilacza to 245 EUR.

Więcej o produktach firmy TOKKA można poczytać tutaj: http://www.tokka.pl/pobierz.html

Błąd instalacji narzędzi ABB pod ETS'em

Podłączyliśmy kolejne urządzenia do naszej magistrali KNX. Jeśli 12-kanałowy aktor dodaliśmy do listy zainstalowanych urządzeń bez przeszkód, o tyle ze ściemniaczem (UD/S) pojawiło się kilka problemów:

1. mamy 6-cio kanałowy ściemniacz, typ UD/S 6.315.x, który dawniej był produktem oferowanym przez Busch-Jager. Po przejęciu tej firmy, jest to już produkt ABB, choć podobno pliki ETSa pasują od BJ :)
   Niemniej jednak, po zainstalowaniu w ETS'ie obu (27MB + 10MB) bibliotek ABB ... nie znaleźliśmy go na liście. Ani jako UD/S 6.xxx ani jako 6197/14. Pomogło dopiero przeszukanie KNX'owej strony ABB i doimportowanie pliku.

2. mamy urządzenie na liście w katalogu produktów. Przeciągamy go do okna z urządzeniami w naszej instalacji i oto pojawia się następujący błąd:



   Dodanie urządzenia 'UD/S 6.xxx.x Universal Dimming Actuator 6-f, MDRC' do '1 Nowa linia' nie powiodło się.Operacja częściowo została wykonana. Następujące urządzenia zostały usunięte ze względu na specyficzne problemy oprogramowania:1.1.12 UD/S 6.xxx.x Universal Dimming Actuator 6-f, MDRC (ABB(UD/S 6.xxx.x Universal Dimming Actuator 6-f, MDRC)): System.Runtime.InteropServices.COMException (0x80040154): Pobranie fabryki klasy COM dla składnika o identyfikatorze CLSID {F7C734DF-C8BC-4A63-A2A0-C582E6806C0A} nie powiodło się z powodu następującego błędu: 80040154 Klasa niezarejestrowana. (Wyjątek od HRESULT: 0x80040154 (REGDB_E_CLASSNOTREG)).
      w a3c.a(Exception A_0)   w a3c.a(DomObject A_0)
      w a3c.i(a90 A_0)   w aba.a(DomObject A_0)   w uo.a(DomObject A_0, ol A_1, List`1 A_2, List`1 A_3)



   Plik poprawny, import też, ki czort???
   Rozwiązanie problemu okazało się banalnie proste. Oczywiście jeśli się je zna, to jest proste...
   Pomogło zainstalowanie na komputerze z ETS'em oprogramowania ABB: PowerTool. Również do pobrania ze strony narzędziowej ABB, a bezpośredni link do programu jest tutaj.


No i działa. Fajne w ściemniaczu ABB jest to, że po wyjęciu z pudełka i zainstalowaniu na szynie od razu jest gotowy do użycia w trybie manualnym - czyli bez gotowej instalacji KNX/EIB możemy już sprawdzić, czy wszystkie połączenia energetyczne wykonane są poprawnie. Sam ściemniacz w momencie uruchomienia automatycznie testuje wyjścia pod kątem przyłączonego do nich obciążenia :)

PS. odnośnie instalowania kompletu bibliotek: generalnie szkoda zaśmiecać komputer bo przecież nagle na naszej magistrali nie pojawi się znienacka jakieś nowe nieplanowane "dziecko", do którego nagle potrzebujemy pliki....

Dobre bo polskie!

Wpadliśmy przypadkiem na link jednej z firm zajmujących się instalacjami Inteligentnych Budynków. Obejrzeliśmy film, który zrobił na nas naprawdę ogromne wrażenie. I choć nie jest to KNX/EIB, to warto zobaczyć jak polska firma ambitnie i z powodzeniem walczy na tym trudnym rynku.

A zatem zapraszamy na film!

Więcej o tych niezwykle interesującym systemie na stronach: http://www.netix.pl/sieci-inteligentne/fibaro/fibaro.html oraz http://www.fibaro.com.

Trzymamy kciuki za dalsze sukcesy!

Kolejna dostawa, tym razem ABB

Po dłuższej przerwie dojrzeliśmy do zamówienia kolejnych "klocków". Tym razem wybór padł na ABB:

Nr katalogowy	Nazwa produktu	Cena netto	VAT	Cena brutto	Ilość	Wart. brutto
SA/S 12.16.2.1	Wyjście binarne, 12-krotne, 16A,MDRC	1 904,60 zł	23,00%	2 342,66 zł	1	2 342,66 zł
6197/14-101-500	Ściemniacz uniwersalny 6x315W	3 371,64 zł	23,00%	4 147,12 zł	1	4 147,12 zł
6131/10-24-500	Czujnik obecności - standard	932,45 zł	23,00%	1 146,91 zł	2	2 293,83 zł
6885-500	Adapter natynkowy	49,50 zł	23,00%	60,88 zł	2	121,76 zł
IPS/S 2.1	IP Interface, MDRC	1 123,46 zł	23,00%	1 381,86 zł	1	1 381,86 zł
US/U 12.2	Wejście binarne 12-krotne	972,12 zł	23,00%	1 195,71 zł	1	1 195,71 zł
ZS/S 1.1	Moduł komunikacyjny do liczników	863,18 zł	23,00%	1 061,71 zł	1	1 061,71 zł
					RAZEM	12 544,64 zł

Jak widać z powyższego zestawienia, oprócz elementów zupełnie niezbędnych, mamy również pewne ekstrasy: m.in. interface KNX <-> Ethernet (aby móc programować instalację z łóżka i zrobić ew. wizualizację) oraz moduł komunikacyjny do liczników ... energii. Mamy taki trójfazowy ABB ODIN4135, więc będzie można go odczytywać i analizować.

Domówiliśmy niejako przy okazji również trochę przełączników Berkera. Większość to standardowe szklane przełączniki (o ile w przypadku KNX można używać słowa "standardowe"), ale jeden jest wyjątkowy i zapowiada sporo pozytywnych emocji w trakcie programowania pod ETS'em. W poniższej tabelce można go zidentyfikować po parametrze "cena jedn.".

info	nr kat.	opis	ilość		cena jedn.	RAZEM
w salonie	75163091	B.IQ Przycisk 3-krotny standard	1	szt. x	664,00 zł	664,00 zł
	75040001	Port magistralny p/t	1	szt. x	368,00 zł	368,00 zł
na słupie	75663691	B.IQ Przycisk IR 3-krotny z regulatorem temperatury i wyświetlaczem	1	szt. x	1 488,00 zł	1 488,00 zł
	75040003	Port magistralny plus p/t	1	szt. x	368,00 zł	368,00 zł
wejście	75161091	B.IQ Przycisk 1-krotny standard	1	szt. x	363,00 zł	363,00 zł
	75040001	Port magistralny p/t	1	szt. x	368,00 zł	368,00 zł
przy garażu	75163091	B.IQ Przycisk 3-krotny standard	1	szt. x	664,00 zł	664,00 zł
	75040001	Port magistralny p/t	1	szt. x	368,00 zł	368,00 zł
przy wyspie	75163091	B.IQ Przycisk 3-krotny standard	1	szt. x	664,00 zł	664,00 zł
	75040001	Port magistralny p/t	1	szt. x	368,00 zł	368,00 zł
						5 683 zł

No i cóż. Nieuchronnie zbliżamy się do limitu 20 urządzeń w wersji ETS 4.1 Lite.... :(

Wszystkie zdjęcia tradycyjnie w albumie poniżej:

wizja lokalna 2013.07.01 - eibknx (dostawa)

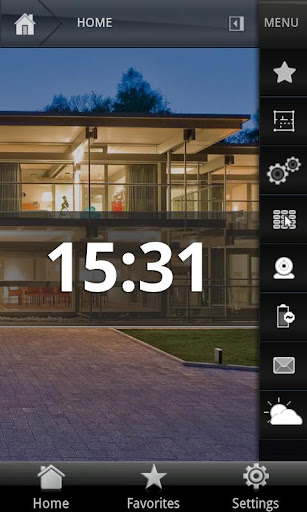

Profesjonalna wizualizacja - DIVUS KNX SERVER

Skontaktowała się z nami firma EMITER (http://www.emiter.net.pl), która między innymi zajmuje się realizacją instalacji inteligentnych budynków. Otóż w ofercie mają bardzo ciekawe rozwiązanie firmy DIVUS (http://www.divus.eu), które służy do eleganckiej wizualizacji i kontroli instalacji w systemie KNX.

Do samej wizualizacji można wykorzystać panel TouchZone w instalacji KNX, ale sam panel to jeszcze nie wszystko - najlepsze jest rozwiązanie do wizualizacji z aplikacją pod Androida. W przypadku rozwiązania firmy DIVUS potrzebny jest KNX SERVER, np. M-KNXSERVER (o którym więcej poniżej). W każdej chwili można dokonać upgrade'u do wyższej wersji serwera poprzez dokupienie licencji (urządzenie pozostaje to samo).

Samo urządzenie montuje się w szafie sterowniczej na szynie DIN (TH35) i podłącza do sieci KNX i LAN (można je zatem wykorzystać jako router KNX<->Ethernet). Choć najlepiej współpracuje z dedykowanymi panelami do wizualizacji - np. ze wspomnianym TouchZone, cieszy również możliwość sterowania instalacją ze zwykłego komputera PC, iPhona, a także z każdego urządzenia wykorzystującego system Android (aplikację DIVUS OPTIMA można darmowo pobrać z Google Play tutaj). To oznacza, że można najpierw kupić serwer, a dopiero za jakiś czas TouchZone (w międzyczasie korzystając tylko z urządzenia mobilnego).  W sumie mamy pełną swobodę wyboru. Polecam, ponieważ wygląd i estetyka aplikacji jest naprawdę na najwyższym poziomie.



Instalacja

Zaczęliśmy instalację!
Aby zaostrzyć apetyty, na początek pokażemy jak nasze centrum sterowania wyglądało "przed" i "po"...

Zgodnie z planem, wszystkie 2 urządzenia na szynę THX (zasilacz i aktor) powędrowały do szafy. Teraz misterium instalacji polega na tym, aby szesnastokanałowy aktor był podłączony do odpowiedniej ilości obwodów. Nie jest to zadanie trywialne...

Instalujemy ETS'a, kupujemy licencję

Tak naprawdę już dawno powinniśmy to zrobić: pobrać i zainstalować ETS'a.

Ale co to jest ETS?

Skrót pochodzi od Engineering Tool Software. Jest to narzędzie służące do konfiguracji systemów sterowania i automatyki budynkowej bazujących na standardzie KNX. Podstawowym założeniem ETS'a jest niezależność od jakiegokolwiek producenta sprzętu. ETS oferowany jest przez organizację KNX.

 http://www.knx.org

Najnowsza wydanie, wypuszczone w 2010 roku, to ETS4. W zależności od potrzeb można wybrać jedną z dostępnych wersji:

Pierwsza dostawa sprzętu

Kiedy kupuje się coś za 13 tysięcy złotych, człowiek spodziewa sie paczki wielkości przynajmniej małej lodówki.
Jakież było nasze zdziwienie, kiedy całe nasze EIB zostało dostarczone w pudełku mniej więcej wielkości czterech pudełek po damskich butach. Co więcej, po rozpakowaniu z ogromniastych pudełeczek, wszystkie urządzenia zmieściłyby się na zwykłym talerzu do zupy...

Elementy składowe naszej pierwszej dostawy można obejrzeć na poniższej prezentacji:



Gdyby komuś się prezentacja nie uruchamiała

Ciekawe inspiracje dla inteligentnego domu

Zupełnie przypadkowo natrafiłem na bardzo ciekawą prezentację firmy AT&T nazwaną:

1. AT&T Connected Home, http://www.youtube.com/watch?v=EmrynjuTBGo lub
2. AT&T Digital Life http://digitallifeservices.att.com/Pages/default.aspx, lub
3. Remote Monitoring and Automation Platform from AT&T

Jak zwał tak zwał, w każdym razie jak na giganta telekomunikacyjnego przystało, link nr 1. zawiera nudny film, który nic nie prezentuje, link nr 2. przenosi nas na stronę, na której nic ciekawego się nie dowiemy...
No dobrze, dopiero wpisując w Google słowa kluczowe z punktu 3. znajdujemy na YouTube

Kupujemy zestaw startowy

A więc stało się. Zamówiliśmy zestaw startowy EIB.

Było z tym trochę zamieszania. To oczywiście eufemizm, bo trudno nazwać "zamieszaniem" trzyletnią suszę finansową. :)

W międzyczasie rozważaliśmy inne  t a ń s z e   warianty, ot choćby bticino,  o którym pisaliśmy tutaj.

Zdecydowaliśmy się jednak nieodwołalnie na EIB, głównie ze względu na możliwość nieograniczonej rozbudowy w przyszłości.

Ponieważ mamy szklane gniazdka Berkera, wybór padł na Berkera.

Zestaw minimum, który wybraliśmy, ma nam pozwolić na:

• uruchomienie systemu
• zapalanie świateł na parterze
• rozbudowę o nowe funkcje w przyszłości

 Wybraliśmy więc:

nr kat.	opis	ilość		cena	suma
75000005	Zacisk przyłączeniowy	50	szt. x	6,77 zł	338,25 zł
75010002	dławik DMS		---	jest w zasilaczu	0,00 zł
75310002	Sterownik załączający / żaluzjowy 16-/8-kanałowy, 16 A zwierny, sterowanie ręczne, status, DMS	1	szt. x	3 624,81 zł	3 624,81 zł
75010015	zasilacz 640mAh z podtrzymaniem zasilania	1	szt. x	2 341,92 zł	2 341,92 zł
75900068	akumulator 12V	1	szt. x	511,68 zł	511,68 zł
75900066	przewody połączeniowe aku-zasilacz	1	szt. x	182,04 zł	182,04 zł
75010012	interfejs USB do transmisji danych DMS	1	szt. x	1 296,42 zł	1 296,42 zł
75161091	B.IQ Przycisk 1-krotny standard	1	szt. x	446,49 zł	446,49 zł
75040001	Port magistralny p/t	1	szt. x	452,64 zł	452,64 zł
75163091	B.IQ Przycisk 3-krotny standard	3	szt. x	816,72 zł	2 450,16 zł
75040001	Port magistralny p/t	3	szt. x	452,64 zł	1 357,92 zł
	SUMA (z VATem)				13 002 zł

Uwaga! Ceny nie zawierają upustu, który stanowi tajemnicę handlową!

Super. Trzynaście kawałków za możliwość zapalania świateł! Tę samą funkcjonalność można uzyskać kupując przełączniki w Praktikerze 4 szt. x 11,99 zł = 47,96 zł

Ale, jak to mówią, bogaczom wszystko wolno.

Mamy więc wybrane:

• zasilacz
• akumulator z kablem do ewentualnego podtrzymania zasilania
• interface do połączenia z PC (wgrywania konfiguracji i przyszłego sterowania)
• 1 aktor
• 3-4 przyciski z portami magistralnymi
• duperele (zaciski, dławik)

Zamówione!

Alternatywa dla KNX/EIB - warte rozważenia

Rozważamy jak najszybszy powrót do naszej instalacji.

W międzyczasie pojawiła się poważnie rozważana opcja zainstalowania systemu innego niż EIB/KNX. Jak się [nieoficjalnie] okazało, na skrętce EIB - którą mamy już w ścianach - można zainstalować system bticino My Home Legrand'a. System niezwykle konkurencyjny cenowo i wyposażony w śliczne przyciski (jednak to Włosi).

Więcej na http://www.bticino.com

Co ciekawe, system ten jest intensywnie wspierany przez programistów. Np. na platformie Android istnieje kilka aplikacji:

• BTicino LIVINGLIGHT
• Droid My Home
• AzHomeTouch

(stan na luty 2012).

Wystarczy na http://www.android.com w oknie wyszukiwania wpisać słowo "bticino".

Niewątpliwie warte rozważenia!

ŻYCZENIA ŚWIĄTECZNE I NOWOROCZNE ad 2009, 2010, 2011...

To niewiarygodne, jak ten czas szybko leci!

Minął dokładnie rok od czasu, gdy opublikowaliśmy ostatni wpis, nota bene również z życzeniami. :)

2009 rok poświęciliśmy na przeprowadzkę do naszego nowego domu. Termin tego wiekopomnego wydarzenia przesuwaliśmy wielokrotnie, aż wreszcie z początkiem lipca - udało się! Nie oznacza to bynajmniej, że wszystko w naszym domu jest już gotowe i zapięte na ostatni guzik.
A zwłaszcza nasza instalacja EIB...

Uważni Czytelnicy pamiętają, że zakończyliśmy na instalacji szafy "elektrycznej". Po roku jej użytkowania mamy już pierwsze przemyślenia: to była naprawdę dobra inwestycja! Jest to przede wszystkim zasługa naszego elektryka, który przemyślał rozplanowanie obwodów, opisał wszystko bardzo szczegółowo i zainstalował m.in. legrandowskie zaciski, które bajecznie ułatwiają wszelkie elektryczne połączenia. Podłączaliśmy póki co nie-inteligentne przełączniki i sterowniki, i koncepcja sprawdziła się w stu procentach. Naprawdę nie warto stosować połowicznych rozwiązań i wybierać to co pozornie tańsze: mści się to potem okropnie i w efekcie kosztuje dużo więcej, niż rozwiązanie tzw. "droższe". Przynajmniej takie doświadczenia posiedliśmy przy wyborze elementów wyposażenia, na których pozornie "zaoszczędziliśmy".

Plany na 2009 rok mieliśmy bardzo ambitne. Kupiliśmy nawet mały, używany rackowy serwer, który w przyszłości będzie sercem całego systemu: będzie zarządzał wszystkimi elementami EIB i odpowiadał za wizualizację i sterowanie np. przez przeglądarkę internetową. Niestety dalsze prace przy "prawdziwym" EIB musiały zostać odłożone: wszystkie nasze oszczędności zostały pochłonięte przez elementy wyposażenia wnętrz, takie jak np. drzwi, czy gniazdka :) Śmiejemy się co prawda, że w pełni realizujemy ideę "inteligentnego domu": obok każdej żarówki zwisa nam kabelek z przełącznikiem, który umożliwia i n t e l i g e n t n y m operatorom jej zapalanie. Mając jedynie zielone kabelki w miejscu kontaktów, jest to jedyna możliwość przetrwania.

Zatem rok 2012 szykuje się pod znakiem wielkiego powrotu do instalacji EIB. Czego sobie i Państwu bardzo gorąco życzymy.

A tymczasem: Zdrowych, Wesołych i Rodzinnych Świąt, całej masy prezentów pod choinką, oraz Wszystkiego Najlepszego w Nowym Roku!

ŻYCZENIA ŚWIĄTECZNE I NOWOROCZNE

Wszystkim stałym Czytelnikom i wielbicielom naszego skromnego Bloga składamy życzenia Zdrowych i Wesołych Świąt oraz Wszelkiej pomyślności w Nowym Roku!

Nowa książka o EIB

Pojawiła się właśnie nowa pozycja książkowa traktująca o EIB. Nie ma ich zbyt wiele, więc tym bardziej powinna cieszyć. Książka zawiera wiele szczegółów technicznych, przeznaczona jest zatem raczej dla firm instalujących lub przymierzajacych się do instalowania EIB.
Sponsorowana przez Merten, co jest o tyle miłe, że zapewne pozwoliło do obniżenia ceny - do kupienia na Allegro za ok. 30 zł.

"EIB Europejska Magistrala Instalacyjna
Rozproszony system sterowania bezpieczeństwem i komfortem"

Jerzy Mikulik
ISBN: 978-83-61163-07-7
format B5, oprawa miękka, s. 80,

System elektroinstalacyjny EIB (European Instalation Bus) powstał w 1990 roku. Obecnie stosowana jest nowa nazwa KNX/EIB, która powstała po dokonaniu konwergencji trzech protokołów komunikacji: EIB, EHS (European Home System) oraz BATIBUS. W prezentowanej książce stosowany będzie tradycyjny skrót EIB.
EIB jest nowoczesnym systemem sterowania, sygnalizowania, nadzoru i regulacji urządzeń zasilanych energią elektryczną które wykorzystywane są w zarządzaniu bezpieczeństwem i komfortem budynków komercyjnych i rezydencji. Bardzo często system EIB nazywany jest inteligentnym, rozproszonym systemem sterowania. Rzeczywiście poprzez rozproszenie jednostek decyzyjnych w tym systemie uzyskano bardzo dużą niezawodność pracy wszystkich urządzeń całego systemu. Inteligencja systemu zawarta jest w możliwościach manipulowania informacją poprzez tzw. port magistralny, w który wyposażone jest każde urządzenie.
System EIB jest systemem otwartym, co oznacza powszechną znajomość protokołów komunikacji oraz wielość producentów elementów tego systemu. Otwartość działania systemu daje z jednej strony bardzo duże możliwości wyboru producentów elementów systemu, ale z drugiej strony nakłada na tych producentów obowiązek produkcji urządzeń kompatybilnych, spełniających zawsze ten sam standard komunikacji. Dotychczasowa słabą strona systemu, jego dosyć powolny tryb działania została obecnie usunięta poprzez stworzenie prostych interfejsów współpracujących z protokołem internetowym IP.
Z perspektywy rozwoju systemów automatycznego sterowania urządzeniami w budynku, można stwierdzić, ze koncepcja wykorzystania systemu EIB w tzw. inteligentnym budynku doskonale spełnia powierzone jej zadania, pozwalając na budowę elastycznego, przyjaznego i dostosowującego się do ciągle niezamieniających się wymagań środowiska pracy i odpoczynku.
W książce pokazano najnowsze rozwiązania sterowania oświetleniem, ogrzewaniem, a także bezpieczeństwem budynku. System EIB jest ciągle rozbudowywany o nowe możliwości sterowania, nad prawidłowością których czuwa organizacja EIB A (European Instalation Bus Association) oraz stowarzyszenie Konnex.
Autor książki pragnie serdecznie podziekowac Firmom ABB oraz Busch-Jaeger za pomoc w realizacji tego wydania.

Zakończenie pierwszego etapu: mamy gotową szafę

Nareszcie! Niniejszym uroczycie ogłaszam etap pierwszy za zakończony!

Mniej więcej w maju mieliśmy zrobioną całą instalację elektryczną i okablowanie EIB. Teraz mamy rozszyte kable i zainstalowane wszystkie elementy zabezpieczeń elektrycznych: popularne bezpieczniki, wyłączniki różnicowo-prądowe, zabezpieczenia przepięciowe, itp.
Ale, ale! Nie możemy nie pochwalić się, GDZIE zainstalowaliśmy te wszystkie rzeczy!
Jest to p r z e ś l i c z n a rozdzielnica firmy Legrand, seria XL3 , model 800. Szklane drzwi!

Pyszota!

Wystarczająco duża, by pomieścić wszystkie elementy automatyki EIB.
Zdjęcia można obejrzeć poniżej. Więcej informacji tutaj.

Instalacje elektryczne - szafa

PS. przemilczymy cenę, jako że blog ten może przeglądać nasza szanowna Małżonka :)

Mamy już gotową instalację elektryczną!

Trwało to zaledwie kilka dni - i proszę! Instalacja elektryczna gotowa.
Żeby nie zanudzać, prezentujemy zdjęcia tylko z jednego pomieszczenia - sypialni. Niemniej, można na nich zaobserwować wszystkie istotne elementy, takie jak:

• prowadzenie przewodów elektrycznych
• prowadzenie przewodów EIB
• instalacje głośnikowe pod nagłośnienie
• peszle pod okablowanie Ethernet i TV

Instalacje elektryczne - na przykładzie sypialni

W naszej instalacji przyjęliśmy rozwiązanie, w którym cała inteligencja systemu EIB zgromadzona jest w jednym centralnym miejscu (nazwijmy je dla uproszczenia "szafą"). Tam zostanie zgromadzona cała energetyczna część łącznie z zabezpieczeniami oraz elementy systemu EIB.
Tak więc zamiast instalować pojedyncze aktory w miejscach, które są sterowane (np. przy roletach), zastosujemy pojedyncze urządzenia z wielokrotnymi wyjściami i umieścimy je we wspomnianej szafie. Jeśli chodzi o koszt urządzeń EIB - takie podejście jest zdecydowanie tańsze, niemniej wymaga prowadzenia znacznej ilości przewodów elektrycznych (stąd te szerokie wiązki przewodów widoczne na zdjęciach).
Oczywiście magiczny zielony przewód jest prowadzony do wszystkich istotnych miejsc w całym budynku. Oczywiście najbardziej oczywistym jest prowadzenie przewodów do przyszłych przycisków sterujących, ale również do wszelkiego rodzaju czujników i do miejsc, które mogą okazać się istotne ... w przyszłości.

Plan instalacji EIB - gotowy!

Jeśli ktoś ma ochotę prześledzić bieg przewodów i wszelkiej maści okablowania, zapraszamy tutaj: projekt_instalacji_EIB_20080118.pdf
Dokładnie według tego planu już za kilka dni rozpoczynamy montaż (?) instalacji elektrycznej.

Mamy nowe domeny!

Aby nasi czytelnicy jeszcze łatwiej mogli trafiać do naszego "dziennika EIB", zakupilimy dwie domeny:
mojinteligentnydom.pl
oraz
domeib.pl

Natomiast aby łatwiej trafiać na Forum EIB/KNX zasponsorowalimy domenę:
forumeibknx.pl

Ruszył nowy sklep internetowy...

... i wyglada na to, że są w nim całkiem przyzwoite (akceptowalne) ceny.
Zatem polecamy: http://www.elmarket.pl/

Instalacja EIB - przemyślenia

Niniejszy wpis jest rozwinięciem przemyśleń z listopada 2007 (tutaj)

PLAN

Ponieważ nasz dom budowany jest na osiedlu wg standardowego projektu developera, zdecydowaliśmy się na drobną modyfikację projektu instalacji elektrycznej.

Po pierwsze: poprowadziliśmy do wszystkich możliwych punktów kabel EIB. I tu cenna sugestia jednego z forumowiczów: "jeśli kiedykolwiek choć przez sekundę pojawi się w Tobie myśl, aby gdzieś poprowadzić kabel EIB - zrób to. Nie będziesz potem żałował"
Warto wspomnieć, że przy cenie ok. 2zł za mb dołożenie dodatkowych kilku metrów przewodu EIB nie stanowi poważnej pozycji kosztowej. Natomiast późniejsze kucie i "bruzdowanie" - tak.
Po drugie: w naszym rozwiązaniu aktory (elementy wykonawcze) zostaną umieszczone centralnie w jednej szafie, natomiast do każdego ze sterowanych punktów (oświetlenie, rolety, gniazdka, itp.) zostanie poprowadzony indywidualny przewód energetyczny. Zwiększa to co prawda znacznie ilość prowadzonych przewodów (w naszym wypadku dwukrotnie: z 1,5km instalacji standardowej do 3km instalacji EIB), ale tańszy jest zakup aktorów wielokanałowych. Oczywiście w przypadku "pomyłek" - zawsze istnieje możliwość zainstalowania indywidualnych aktorów bezpośrednio w puszkach.
Po trzecie: głębsze puszki instalacyjne! Dodatkowy koszt: 0,01% a o ile łatwiej jest cokolwiek potem zainstalować.

PROJEKT
Projekt naszej instalacji, ze względu na jej złożoność i wysoki koszt realizowany będzie etapami. Etapy te są jeszcze dodatkowo podzielone na fazy - miniprojekty. Oto one:
   I faza – alarm
   II faza – sterowanie oświetleniem
   III faza – sterowanie ogrzewaniem
   IV faza – sterowanie roletami, czujnik natężenia oświetlenia
   V faza – dostęp zdalny + panele dotykowe w salonie hallu na dole i sypialni na górze HomeServer
   VI faza – ogród i stacja pogodowa
   VII faza – multiroom, kino domowe

W pierwszym etapie projektu (czyli przed wprowadzeniem się do domu) wykonana zostanie faza I do III. Pozostałe fazy będą wykonywane w miarę sił, środków i akceptacji małżonki. :)


FUNKCJE EIB
Jak widać z rozpisania na etapy/fazy, nasza instalacja EIB będzie odpowiedzialna za następujące zadania:
- - integracja z systemem alarmowym!
- - sterowanie ogrzewaniem
- - sterowanie roletami
- - sterowanie oświetleniem
- - sterowanie sprzętem AV (multiroom)
- - sterowanie nawadnianiem ogrodu
